Plans maison : concevoir avec Sweet Home 3D ou SketchUp
Dessiner les plans de sa maison soi-même, c’est tentant — et c’est possible pour les projets simples. Des logiciels gratuits comme Sweet Home 3D et SketchUp permettent de passer du programme maison à un plan concret, avec vue 3D, sans aucune compétence en dessin technique. Mais attention : un logiciel ne remplace pas un architecte — il y a des limites à connaître avant de se lancer.

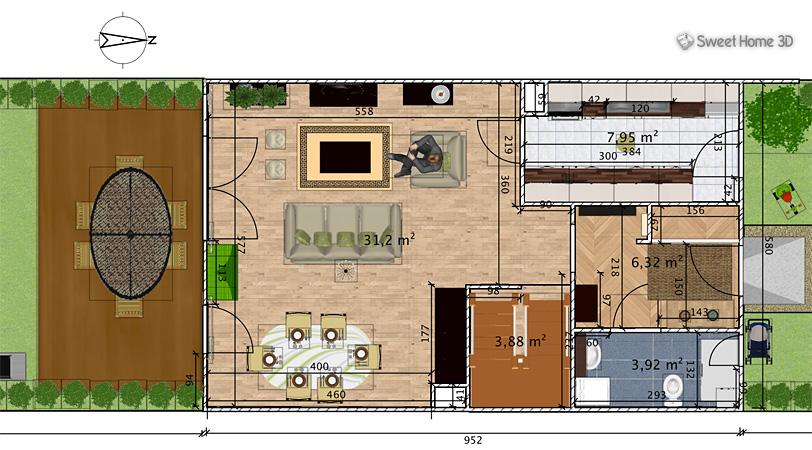

Sweet Home 3D : le meilleur choix pour débuter
Pourquoi Sweet Home 3D ?
Sweet Home 3D est un logiciel gratuit, open source, disponible sur Windows, Mac et Linux. Il est conçu spécifiquement pour dessiner des plans de maison, même sans expérience.
| Point | Détail |
|---|---|
| Prix | Gratuit (version complète) |
| Courbe d’apprentissage | 1-2 heures pour les bases |
| Vue 2D + 3D | Simultanée, en temps réel |
| Catalogue meubles | 1 400+ objets (meubles, sanitaires, électroménager) |
| Cotation | Automatique sur le plan |
| Export | PDF, image, vidéo de visite 3D |
| Limites | Pas de calcul structure, pas de coupe technique |
Comment dessiner ton plan en 5 étapes
Étape 1 : Dessiner les murs
Utilise l’outil « Créer des murs » pour tracer le contour de ta maison. Règle l’épaisseur à 20 cm pour des murs porteurs en parpaing ou 18 cm pour une ossature bois.
💡 Conseil — Commence par le contour extérieur, puis ajoute les murs intérieurs. Utilise la grille magnétique (pas de 10 cm) pour que tout soit aligné. Les cotes s’affichent automatiquement pendant le tracé.
Étape 2 : Placer les ouvertures
Glisse des portes et fenêtres depuis le catalogue. Sweet Home 3D les insère automatiquement dans les murs et crée les ouvertures.
- Portes intérieures : 83 cm de large standard, 93 cm pour l’accessibilité PMR.
- Porte d’entrée : 90 cm minimum.
- Fenêtres : adapte la taille à l’orientation solaire. Grandes baies au sud, petites fenêtres au nord.
Étape 3 : Définir les pièces
Nomme chaque pièce et attribue une couleur de sol. Sweet Home 3D calcule automatiquement la surface de chaque pièce — compare avec ton programme maison pour vérifier que les surfaces correspondent.
Étape 4 : Meubler en 3D
Place les meubles pour vérifier que les dimensions sont réalistes :
- Cuisine : vérifie le triangle d’activité (frigo-évier-cuisson) avec 120 cm de passage minimum.
- Chambres : un lit 140×190 + une armoire + un passage de 60 cm de chaque côté.
- Salle de bain : douche 90×90 minimum, WC avec 60 cm devant.
Étape 5 : Vérifier en 3D
Bascule en vue 3D et « visite » ta maison virtuellement. C’est là que tu repères les problèmes : une pièce trop étroite, une porte qui ouvre dans le mauvais sens, un couloir inutile.
Bonne pratique — Fais visiter ton plan 3D à toute la famille. Chacun doit pouvoir se projeter dans les pièces qu’il va utiliser. C’est beaucoup plus parlant qu’un plan 2D à plat.
SketchUp : pour aller plus loin
Quand choisir SketchUp plutôt que Sweet Home 3D ?
SketchUp est un outil de modélisation 3D généraliste — plus puissant que Sweet Home 3D, mais avec une courbe d’apprentissage plus raide.
| Point | Sweet Home 3D | SketchUp Free |
|---|---|---|
| Prix | Gratuit | Gratuit (web) / 300 €/an (desktop) |
| Apprentissage | 1-2h | 5-10h |
| Plan 2D | Natif | Plugin/extension |
| Modélisation 3D | Basique | Avancée (formes libres) |
| Toiture | Simple (2 pans, 4 pans) | Complexe (croupe, mansard, terrasse) |
| Terrain en pente | Non | Oui (modélisation terrain) |
| Rendu réaliste | Non | Oui (avec V-Ray ou Enscape) |
| Communauté | Petite | Énorme (3D Warehouse) |
Quand utiliser SketchUp ?
- Tu veux modéliser un terrain en pente et voir l’intégration de la maison.
- Tu as une toiture complexe (croupe, terrasse, niveaux décalés).
- Tu veux produire des rendus réalistes pour visualiser les matériaux et couleurs.
- Tu envisages de fournir un modèle 3D à ton architecte pour qu’il parte de ta base.
💡 Conseil — La version web gratuite de SketchUp est suffisante pour concevoir un avant-projet. Pas besoin d’acheter la version Pro sauf si tu veux exporter en DWG pour un architecte.
Les autres logiciels à connaître
| Logiciel | Type | Prix | Pour qui |
|---|---|---|---|
| Kozikaza | Web, plan + 3D | Gratuit | Débutants, résultat rapide |
| HomeByMe | Web, plan + 3D | Gratuit (limité) | Débutants, beaux rendus |
| Archifacile | Desktop, plan 2D | 80 € | Plans simples et cotés |
| Autodesk Revit | Pro, BIM | ~3 000 €/an | Architectes, ingénieurs |
| ArchiCAD | Pro, BIM | ~5 000 €/an | Architectes |
Pour un autoconstructeur, Sweet Home 3D couvre 90 % des besoins. SketchUp pour les 10 % restants (terrain complexe, rendu réaliste).
Les règles de conception à respecter
Dessiner un plan, ce n’est pas que placer des murs. Voici les règles fondamentales :
Dimensions minimales
| Élément | Minimum | Confortable |
|---|---|---|
| Largeur couloir | 90 cm | 110 cm |
| Largeur porte standard | 83 cm | 93 cm (PMR) |
| Hauteur sous plafond | 2,50 m | 2,60–2,70 m |
| Surface chambre légale | 9 m² | 12 m²+ |
| Passage devant WC | 60 cm | 80 cm |
| Recul cuisine (plan de travail) | 90 cm | 120 cm |
Les erreurs courantes
-
Oublier l’épaisseur des murs — Un mur parpaing enduit fait 23 cm. Si tu dessines des murs de 10 cm, ta maison sera plus grande en plan mais irréaliste en réalité.
-
Portes qui se heurtent — Vérifie que les portes ne se cognent pas en s’ouvrant. Dessine l’arc d’ouverture.
-
Couloirs trop longs — Plus de 15 % de la surface en circulations = plan mal optimisé. Revois notre article sur les circulations.
-
Oublier les rangements — Prévois un placard par chambre, un cellier, une entrée avec rangement.
-
Fenêtres mal orientées — Grandes baies au sud pour le solaire passif, petites ouvertures au nord.
Du plan amateur au permis de construire
⚠️ Attention — Un plan fait sur Sweet Home 3D ou SketchUp n’est pas suffisant pour un permis de construire. Le dossier de permis exige des plans normés : plan de situation, plan de masse, plan de coupe, façades cotées (pièces PCMI). Ces plans doivent être réalisés par un dessinateur ou un architecte.
Mais ton plan amateur est un excellent point de départ :
- Tu conçois le plan avec Sweet Home 3D → programme, surfaces, circulations.
- Tu valides le plan en 3D avec ta famille → ajustements, modifications.
- Tu confies le plan à un dessinateur → il le redessine aux normes pour le permis.
- Tu économises 50 % du temps du dessinateur → il part de ta base, pas de zéro.
Ce qu’il faut retenir
Sweet Home 3D est l’outil idéal pour concevoir ton premier plan de maison. C’est gratuit, intuitif et suffisant pour 90 % des projets en phase d’avant-projet. Mais n’oublie pas : c’est un outil de conception, pas de production. Le permis de construire nécessite des plans professionnels — ton plan Sweet Home 3D te servira de base pour briefer le dessinateur ou l’architecte.
Checklist : concevoir ses plans
- Programme maison rédigé (pièces, surfaces, circulations)
- Logiciel choisi (Sweet Home 3D pour la plupart)
- Contour extérieur tracé (épaisseur murs réaliste)
- Murs intérieurs placés (porteurs et cloisons)
- Ouvertures positionnées (orientation solaire respectée)
- Pièces nommées et surfaces vérifiées
- Meubles placés (vérification des circulations)
- Visite 3D effectuée avec la famille
- Dimensions minimales respectées (couloirs, portes, hauteurs)
- Plan confié à un dessinateur ou architecte pour le permis
