Guide détaillé pour installer soi-même un kit solaire de 6kW sur une toiture en tuiles, de la commande à la mise en service, avec explications techniques et astuces pratiques.
L'autoconsommation d'énergie solaire est une solution de plus en plus populaire pour réduire ses factures d'électricité et son empreinte carbone.
Ce guide détaillé vous accompagne dans toutes les étapes d'installation d'un système photovoltaïque de 6kW sur une toiture en tuiles.

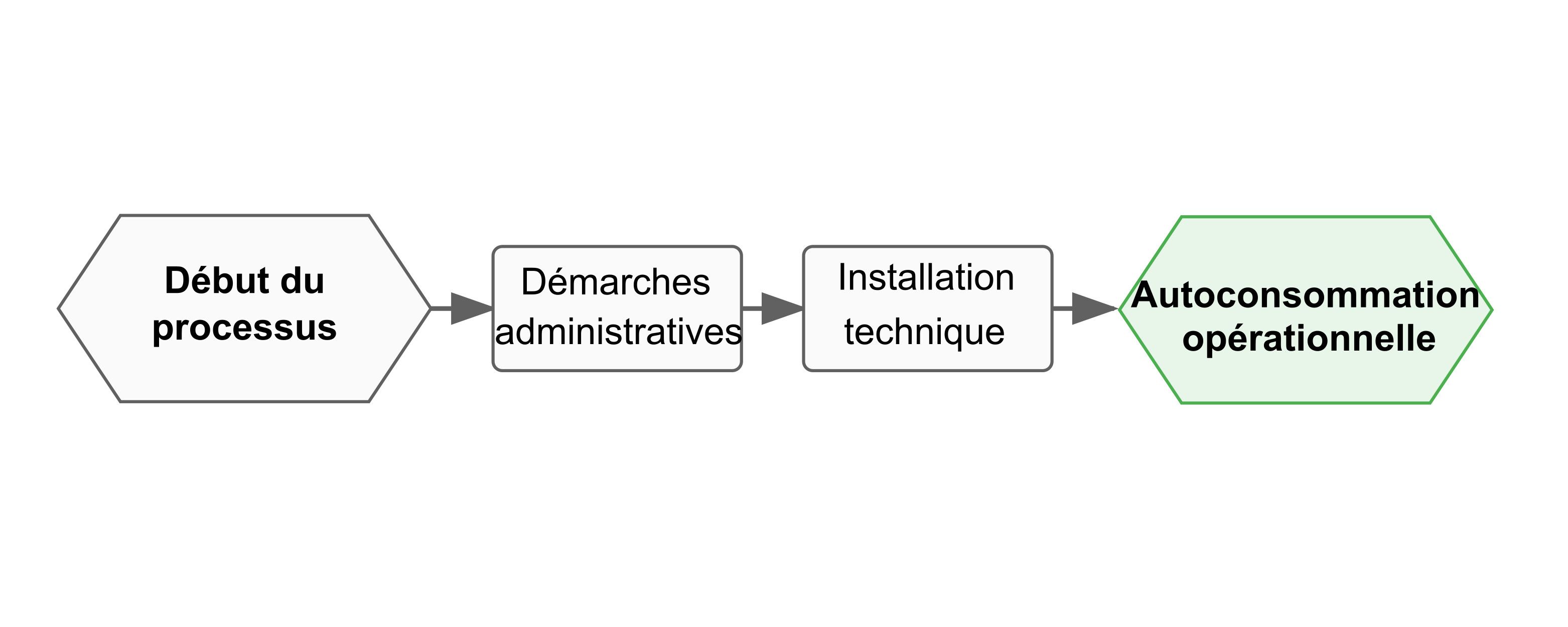

Vous découvrirez comment choisir votre kit, réaliser les démarches administratives, installer les supports et les panneaux, et finaliser le raccordement électrique. Même si vous n'êtes pas un professionnel, vous pourrez réaliser cette installation vous-même avec les bons outils et en suivant nos conseils pas à pas.

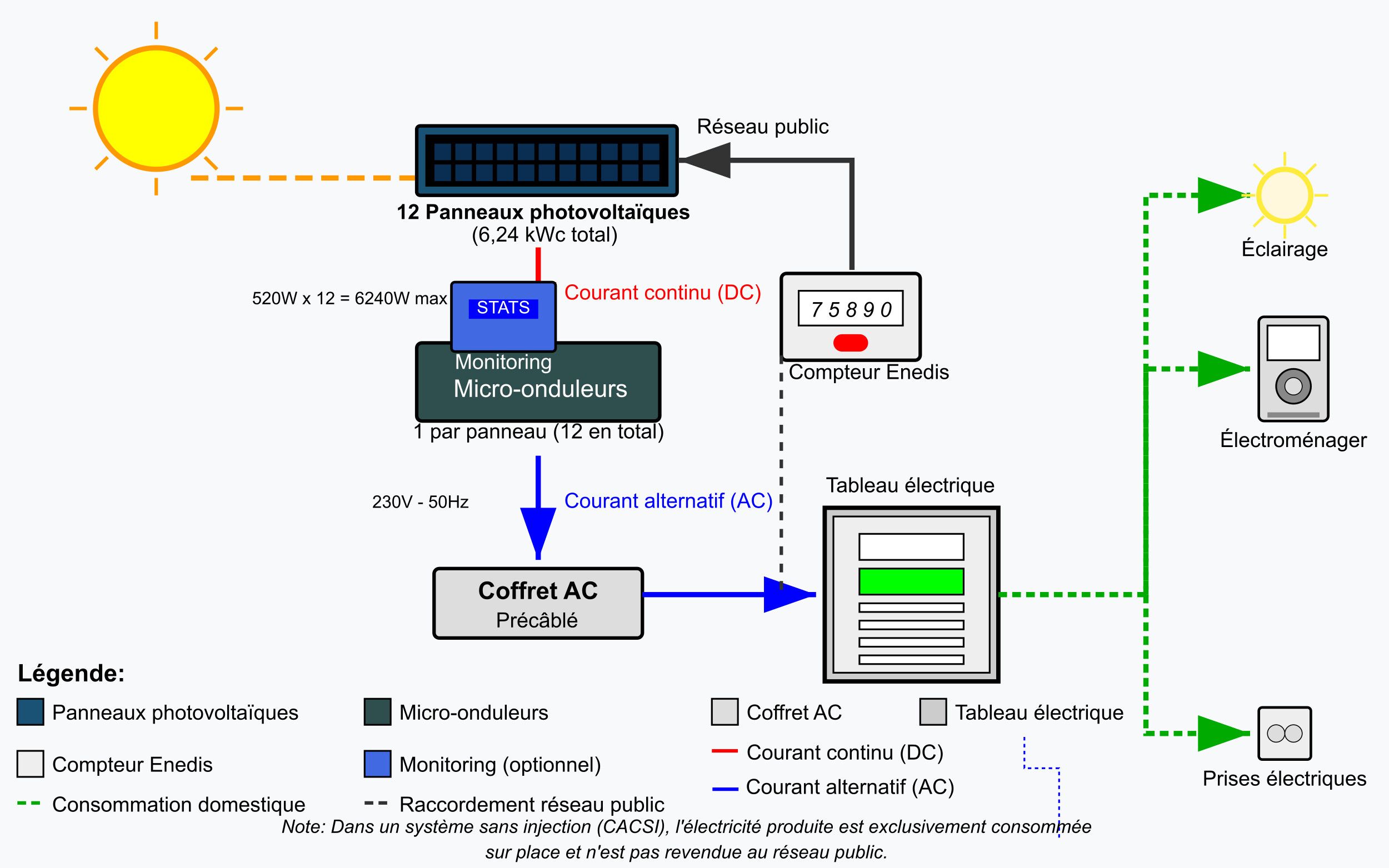

L'autoconsommation solaire consiste à produire et consommer sa propre électricité grâce à des panneaux photovoltaïques. Cette solution présente de nombreux avantages :
Pour une installation en autoconsommation, choisissez un kit complet comprenant:
Privilégiez des panneaux monocristallins 'full black', idéalement bifaciaux.
Les micro-onduleurs sont recommandés pour leur simplicité d'installation et leur efficacité en cas d'ombrage partiel.

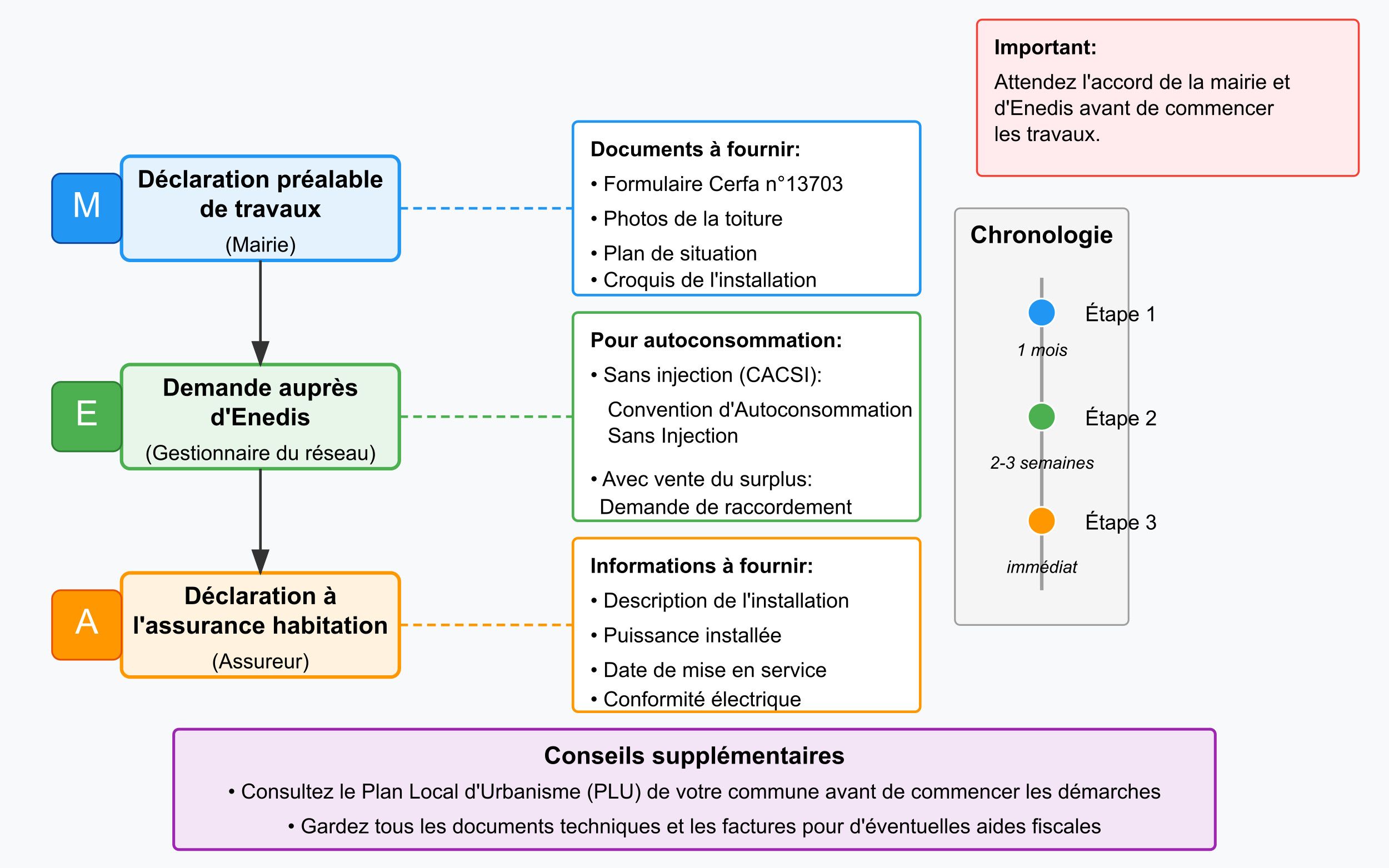

Avant de commencer, effectuez une déclaration préalable de travaux en mairie avec le formulaire
Cerfa n°13703 accompagné des photos de votre toiture, d'un plan de situation et d'un croquis de l'installation.
Faites également une déclaration à Enedis via une Convention d'Autoconsommation Sans Injection (CACSI) si vous ne souhaitez pas revendre votre surplus d'électricité, ou une demande de raccordement classique si vous souhaitez vendre ce surplus.
Vérifiez que tous les éléments du kit sont présents et en bon état.
Rassemblez les outils nécessaires:

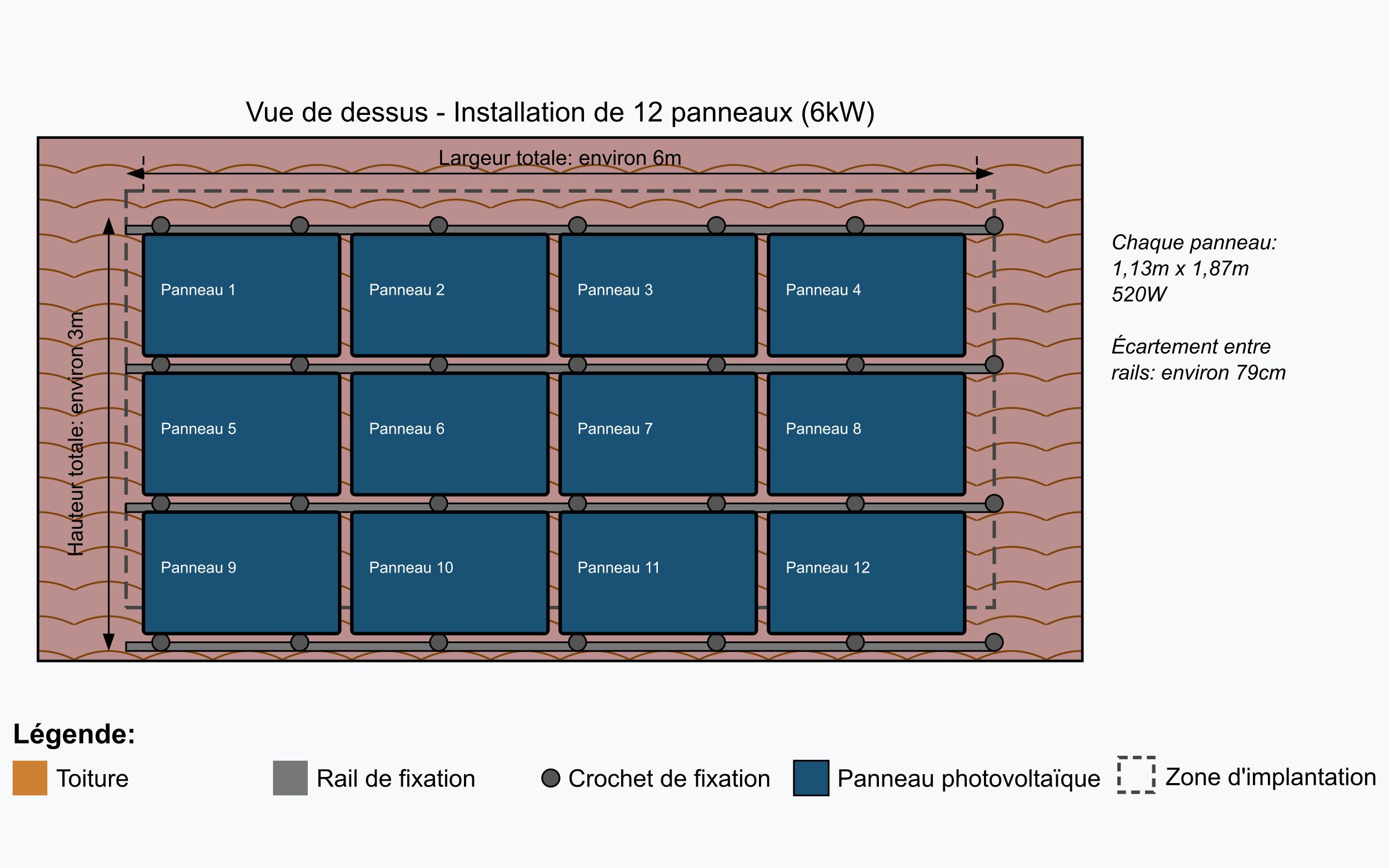

Planifiez soigneusement l'implantation sur votre toiture en tenant compte des dimensions des panneaux (1,13m x 1,87m dans notre exemple) et vérifiez la présence des chevrons qui serviront de points d'ancrage.
Soulevez délicatement les tuiles pour repérer les chevrons.

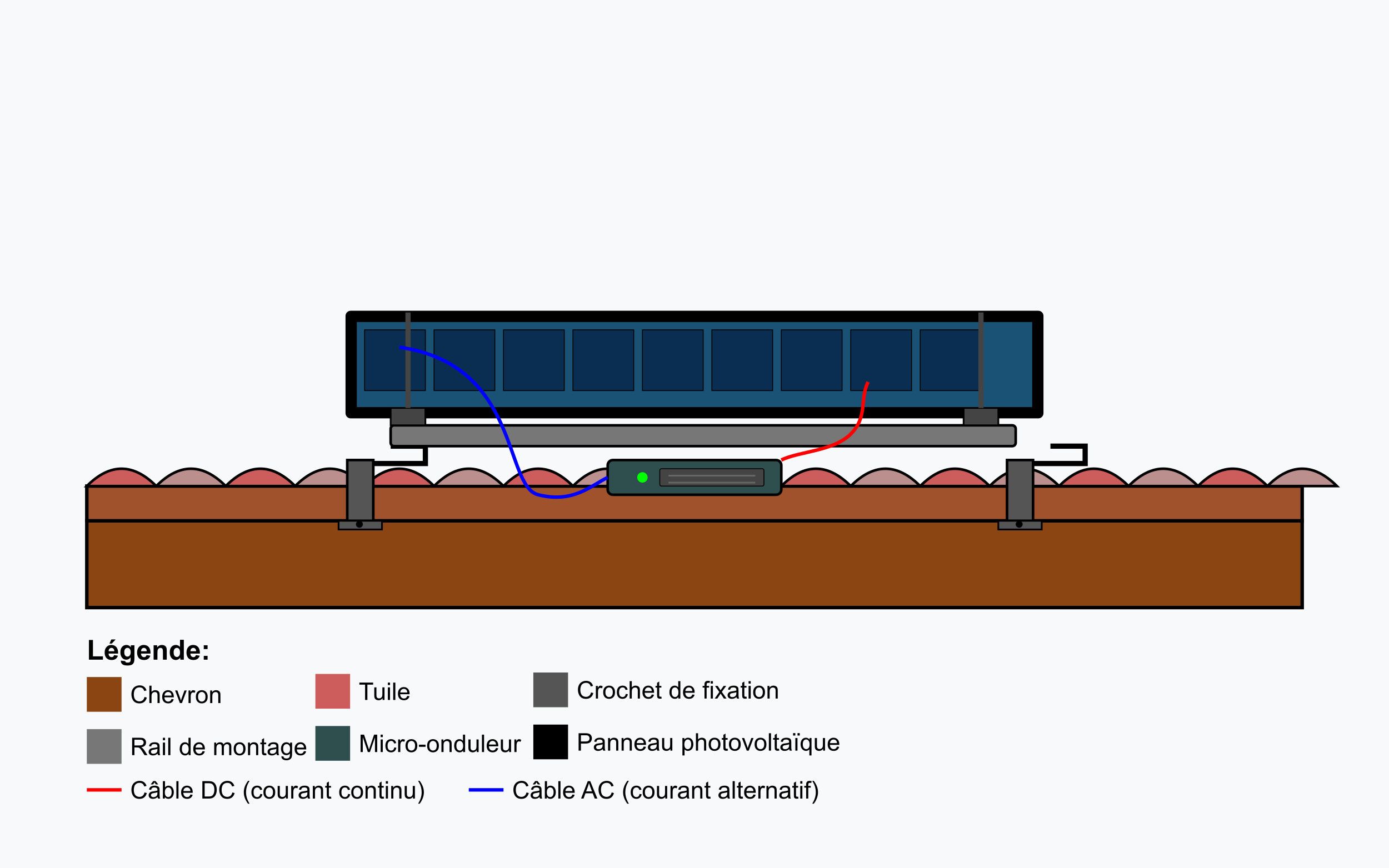

Positionnez les crochets (4 rangées de 7 crochets pour 2 lignes de 6 panneaux) en les fixant solidement aux chevrons avec des vis de 6mm après un pré-perçage de 5mm.
Assurez-vous que les tuiles se repositionnent correctement au-dessus des crochets, en les meulant légèrement si nécessaire pour garantir l'étanchéité de la toiture.
Assemblez les rails pour atteindre la longueur nécessaire (environ 12 mètres par rangée) en utilisant les connecteurs fournis.
Fixez-les aux crochets à l'aide des vis à tête carrée et des écrous.
Vérifiez la mise à niveau et le parallélisme des rails.
L'écartement entre les rails doit correspondre aux dimensions des panneaux (environ 79cm dans notre exemple).
Fixez les micro-onduleurs sous les rails, positionnés pour être accessibles mais protégés des intempéries.
Respectez l'orientation indiquée par le fabricant.

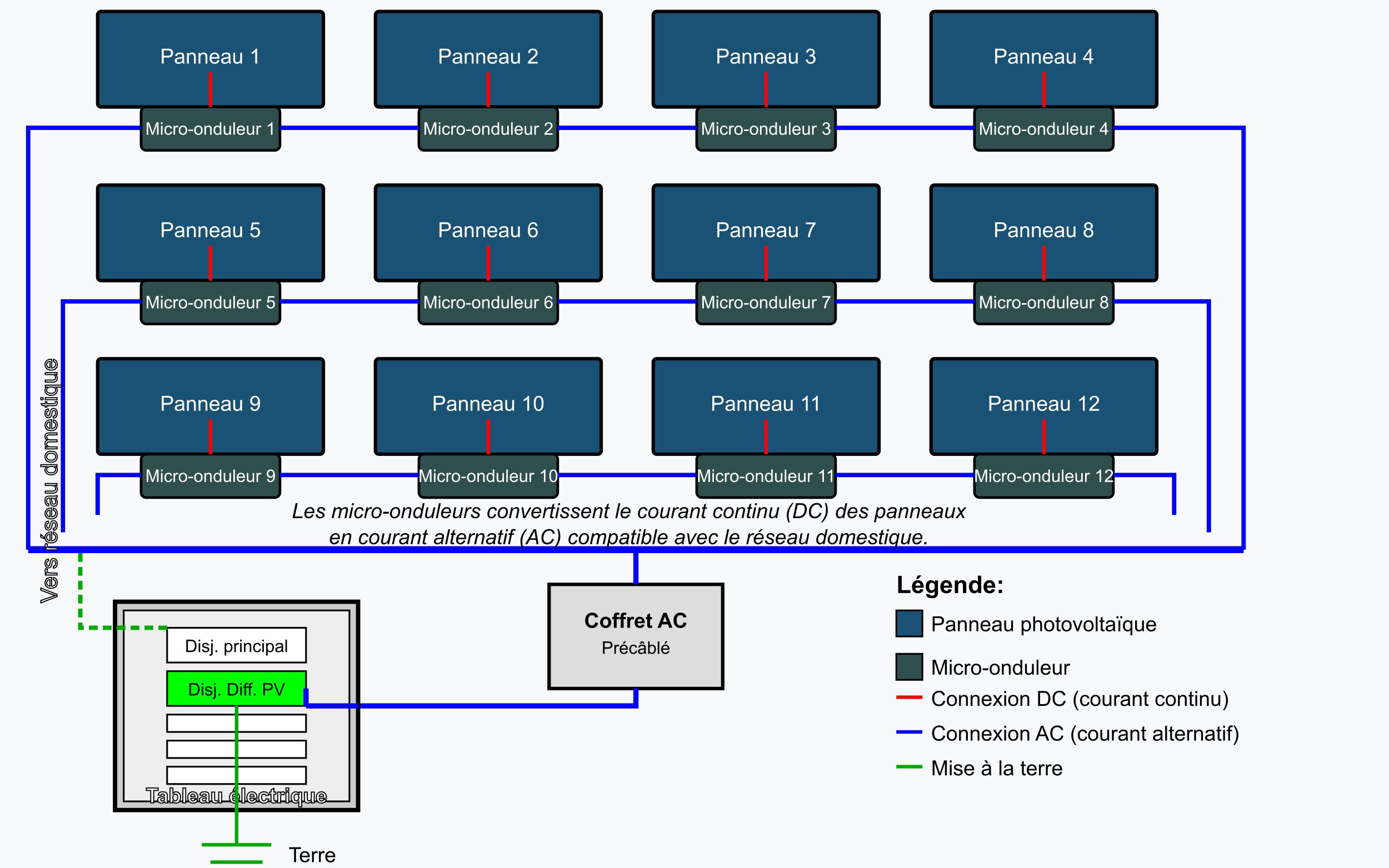

Reliez les micro-onduleurs entre eux avec le câble AC fourni, en respectant l'ordre de branchement.
Installez le câble de mise à la terre en le connectant à chaque micro-onduleur et en le reliant à la terre de l'habitation.
Manipulez les panneaux avec précaution, toujours par les bords.
Positionnez-les sur les rails et fixez-les à l'aide des pinces intermédiaires et terminales.
Connectez chaque panneau à son micro-onduleur en utilisant les connecteurs MC4.
Vérifiez la solidité de tous les assemblages et l'étanchéité des connexions électriques.
Installez le coffret AC précâblé à proximité de votre tableau électrique principal.
Tirez un câble entre le dernier micro-onduleur et ce coffret.
Raccordez ensuite le coffret AC au tableau principal via un disjoncteur différentiel dédié.
Cette opération doit être réalisée avec le disjoncteur principal coupé, et idéalement vérifiée par un électricien si vous n'êtes pas sûr de vos compétences.
Avant la mise sous tension, vérifiez l'ensemble des connexions et fixations.
Mettez progressivement le système sous tension: d'abord le disjoncteur principal, puis le disjoncteur dédié aux panneaux.
Vérifiez le fonctionnement des micro-onduleurs (généralement via des LED) et mesurez la tension de sortie.
Si votre installation dispose d'un système de monitoring, connectez-le et vérifiez que tous les panneaux produisent correctement.
En suivant ce guide pas à pas, vous avez pu installer vous-même votre système photovoltaïque en autoconsommation, réalisant une économie substantielle par rapport à une installation professionnelle.
Cette solution vous permettra de réduire considérablement votre facture d'électricité tout en contribuant à la transition énergétique.
N'oubliez pas d'effectuer un contrôle régulier de votre installation et de nettoyer vos panneaux au moins une fois par an pour maintenir un rendement optimal.
